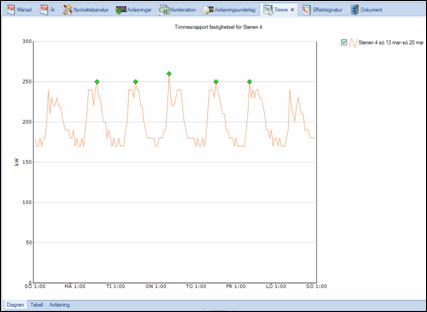

Periodens timvärden för vald fastighet/mätare visas i diagrammet.
Bild 39: Diagram, Timmesrapport
Diagrammets olika delar är:
Rubrik (1):
Namnet på rubriken
överensstämmer med den nivå man markerat för rapporturvalet i ”Samtliga objekt”.
Vidare anges i rubriken om och vilken korrigeringsmodell som använts i
rapporten. I exemplet är det ”Normalårskorrigerad”.
Enheten på Y axeln (2):
Beroende på
vilken rapport som tas ut kan enheten variera, om rapporten handlar om energi
visas enheten exempelvis i kWh eller MWh. Väljer man att ta ut rapporten per
nämnare som exempelvis ”Bruksarea”, visas enheten delad med m2 t.ex.
kWh/m2. Enheten på Y axeln autoskalas och det innebär att den enhet
som visas, som exempelvis kWh eller MWh ändras automatiskt utifrån de värden som
skall visas i diagrammet.
X axeln (3):
Vald period i ”Beräkningsperiod”
styr den period som visas.
Teckenförklaring
(4):
Varje kurva i diagrammet
har en färg och teckenförklaringen visar vilken kurvfärg som hör ihop med vilken
fastighet/mätare. Det finns även möjlighet att via kryssrutorna välja om en
kurva ska visas eller inte.
Grön punkt (5):
De
fem högsta timvärden markeras med en grön symbol.
