Grafisk överblick

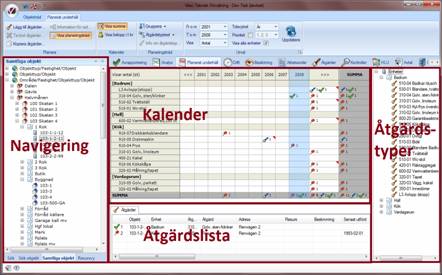

Bild 29 - Grafisk överblick – ”Planerat underhåll”

I det mittersta fältet presenteras åtgärderna i en kalender där kolumnerna visar år eller månad beroende på vilken tidsupplösning som är vald i filterfönstret.

Åtgärderna markeras med symboler i olika färger:

·      Gröna bockar – Utförda åtgärder

·      Röda nålar – Planerade åtgärder

·      Målarpensel – Beställda åtgärder

·      Vita nålar – Tänkta framtida åtgärder (baserat på nuvarande åtgärders intervall)

På raderna visas de enheter/utrymmen på vilka det finns åtgärder inplanerade. Varje åtgärdstyp hamnar på en egen rad. I det undre fönstret visas en åtgärdslista med detaljinformation om de åtgärder som finns i markerad ruta i kalenderfönstret.

Det är möjligt att flytta åtgärder genom att markera en åtgärd och därefter dra och släppa åtgärden med hjälp av musen. I kalendern visas åtgärderna för den nod användaren har klickat på i trädet.

Notera: Åtgärdstyper (fältet till höger) i bilden ovan går att dölja om så önskas.
