Bilden nedan visar exempel på diagrammet i en månadsrapport och dess delar.

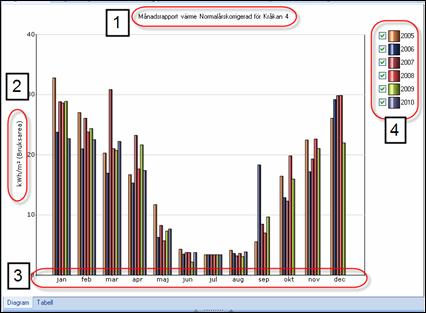

Bild 25: Månadsrapport i diagramläge
Diagrammets olika delar är:
Rubrik (1):
Namnet på rubriken för förbruknings
rapporter är överensstämmer med den nivå man markerat för rapporturvalet i
trädet. Vidare anges i rubriken om och vilken korrigeringsmodell som använts i
rapporten. I exemplet är det ”Normalårskorrigerad”.
Enheten på Y axeln (2):
Beroende på vilken
rapport som tas ut kan enheten variera, om rapporten handlar om energi visas
enheten exempelvis i kWh eller MWh. Väljer man att ta ut rapporten per nämnare
som exempelvis ”Bruksarea”, visas enheten delad med m2 som i exemplet
på bilden per m2 (kWh/m2).
X axeln (3):
För en månadsrapport delas axeln
upp i årets alla månader. I exemplet är januari valt som startmånad, men det går
även att använda valfri månad som startmånad. Beroende på inställningarna i
”Beräkningsperiod” kan antalet år som visas samtidigt ställas in.
Teckenförklaring (4):
I Månadsrapporten har
varje stapel i diagrammet en färg och teckenförklaringen visar vilken stapelfärg
som hör ihop med vilket år. Det finns även möjlighet att via kryssrutorna välja
om ett år ska visas eller inte.
